施工图绘制要求：
一、图纸包括
原始平面图、墙体拆除图、墙体砌筑图、平面布置图、地面布置图、天花布置图、灯位布置图、开关布置图、插座布置图共计九张图纸。
二、时间要求
整套施工图必须在三个小时之内准确的绘制完成。
三、细节要求
原始平面图：标注平齐，梁宽、梁高标注清楚，各个管道，烟道标注清楚，窗用蓝色线表示，墙体用白色，梁用红色虚线表示。
墙体拆除图：拆除墙体的长度需要表示清楚，图例表示清楚。
墙体砌筑图：砌筑墙体的长度宽度需要表示清楚，图例表示清楚。
平面布置图：家具外线用32号颜色，家具内线用8号颜色，家具尺寸需要用引线表示清楚，引线末端需保持一条竖直线。
地面布置图：地面线用黄色线表示，地面材质需引线表示清楚，瓷砖需要表示尺寸，引线末端需保持一条竖直线。
天花布置图：天花线用黄色线表示，虚光灯带用红色虚线表示，需用引线表示天花的材质及尺寸，内部尺寸需在图纸里标清。
灯位布置图：用标注标清筒灯吊灯尺寸，图例表示清楚。
开关布置图：标明个开关位置及功能，灯线用红色虚线表示，图例表示清楚。
插座布置图：标明插座位置及距离地面高度，用引线表示高度，引线要求如上，图例表示清楚。
四、格式要求
提交的作品格式以CAD的.dwg格式为准。

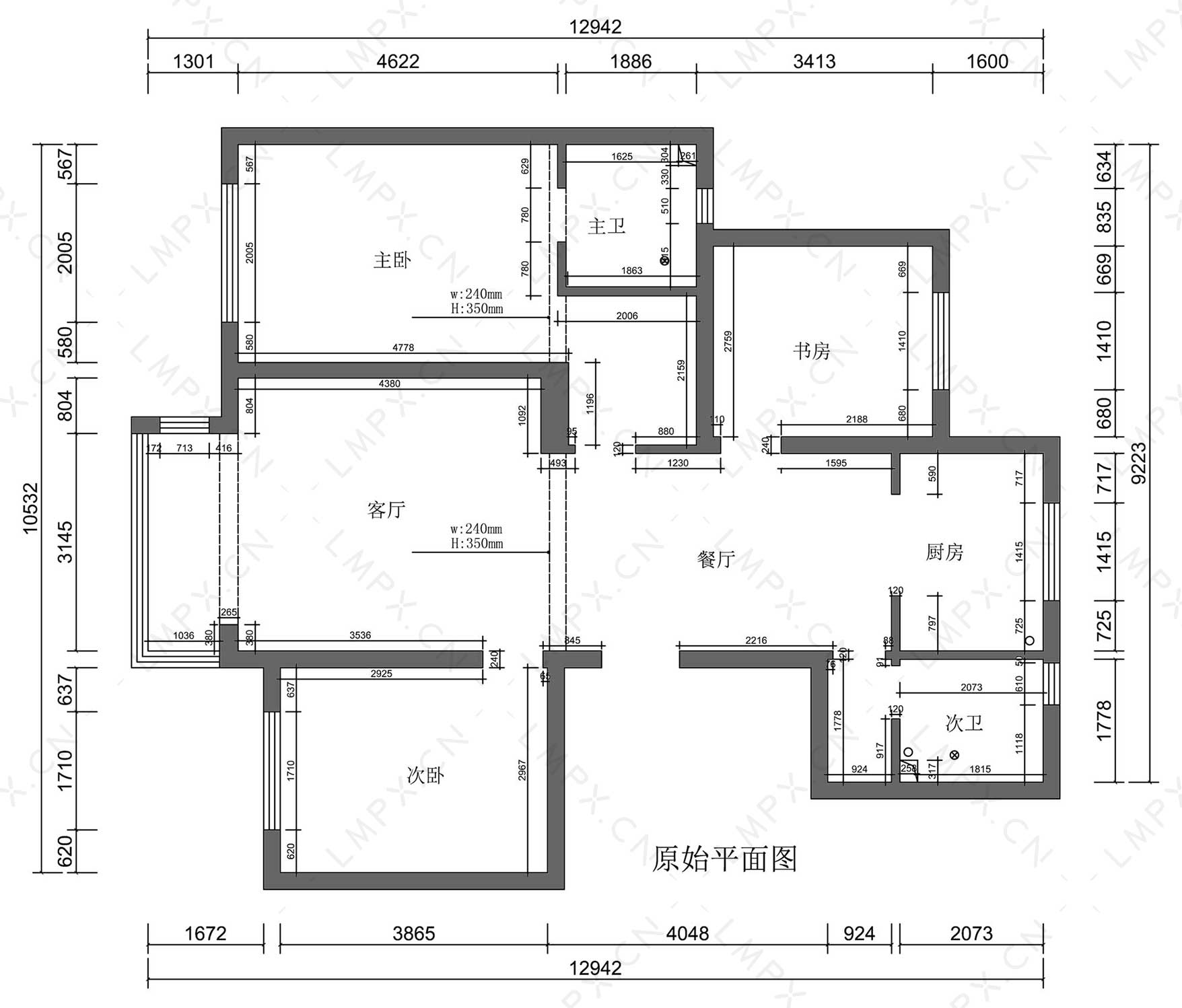

图-原始户型尺寸图（1756*1498像素）

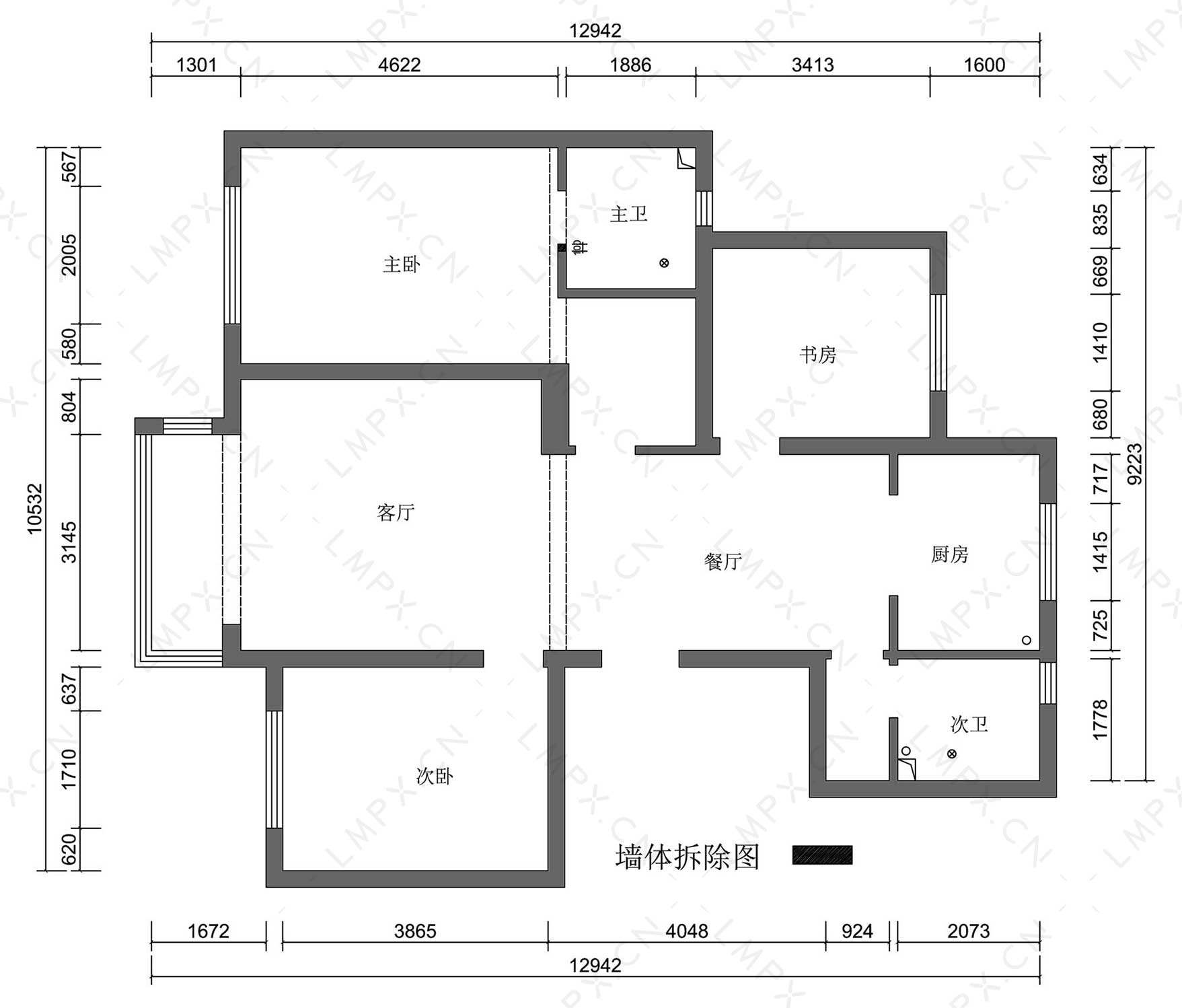

图-墙体拆除图（1757*1498像素）

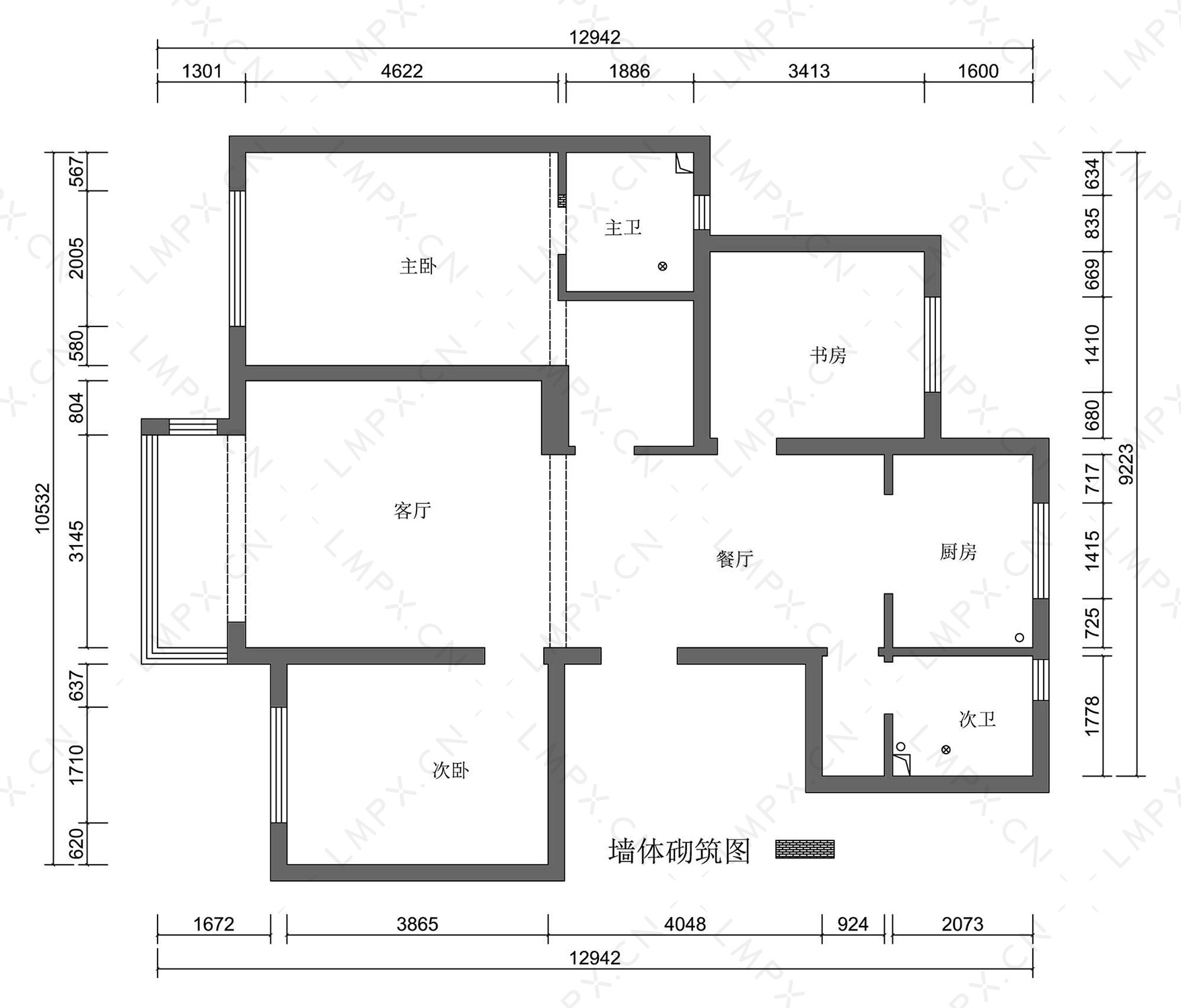

图-墙体砌筑图（1755*1498像素）
图-平面布置图（1756*1498像素）

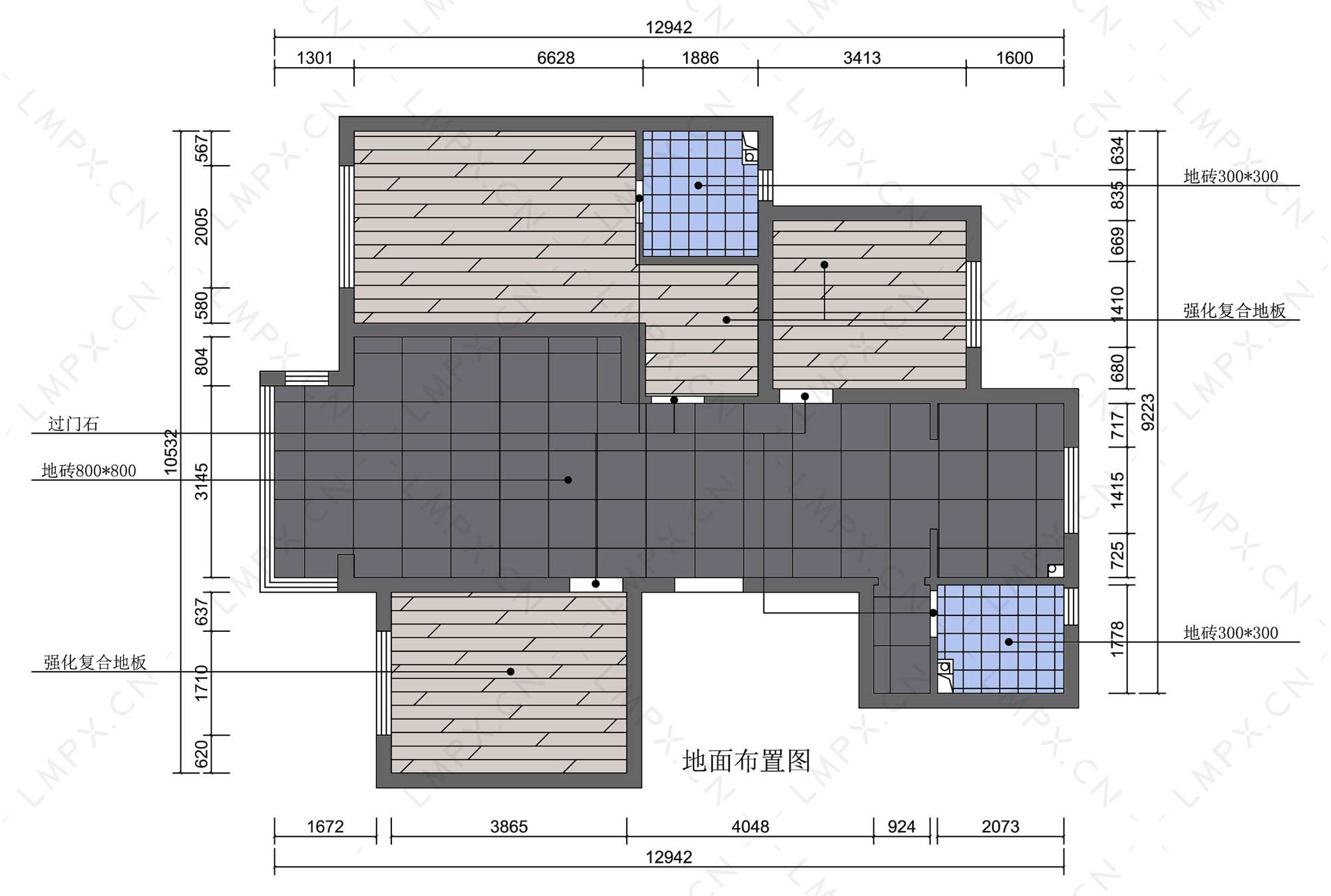

图-地面布置图（1757*1498像素）
图-天花布置图（2000*1238像素）

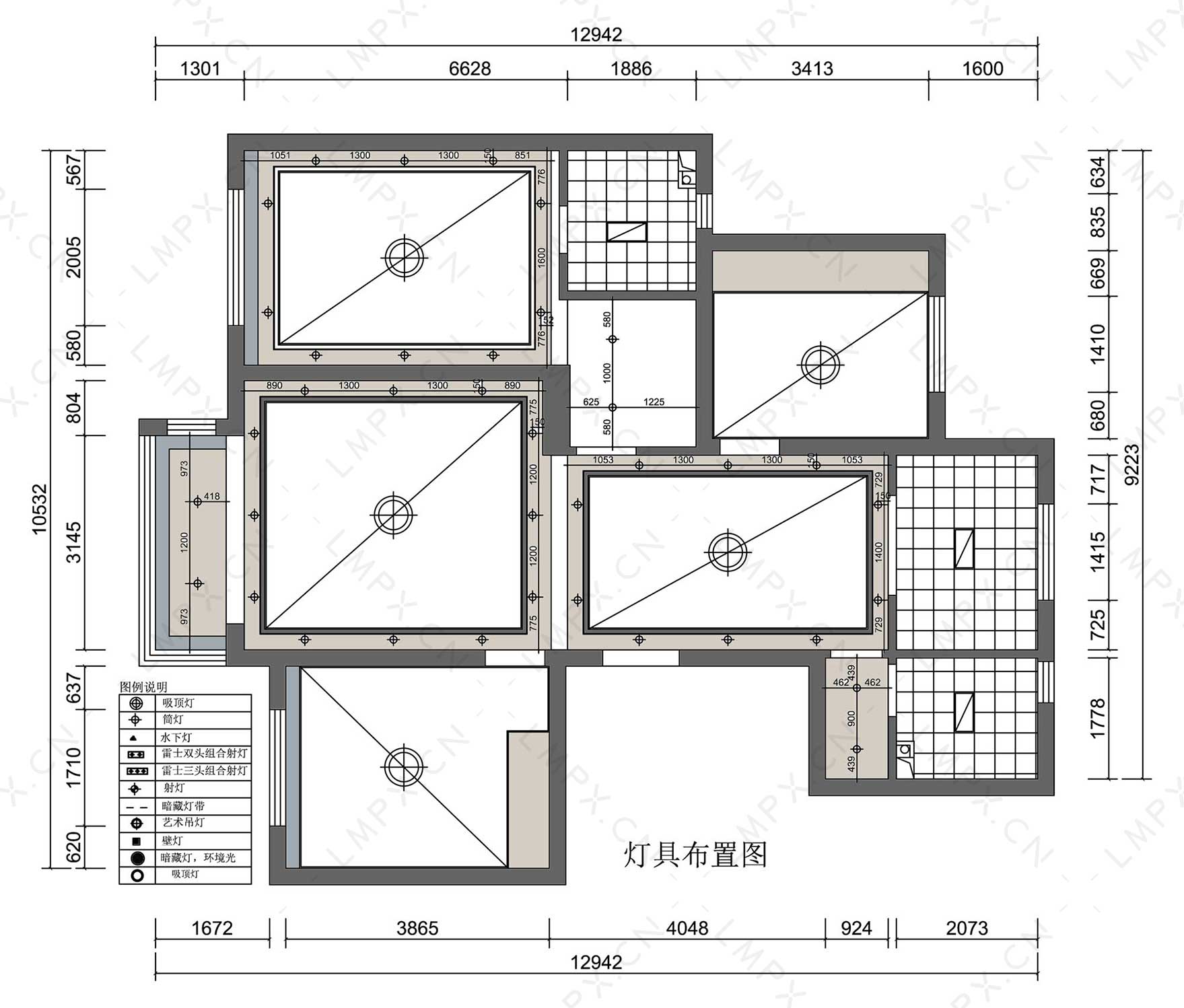

图-灯位布置图（2000*1281像素）

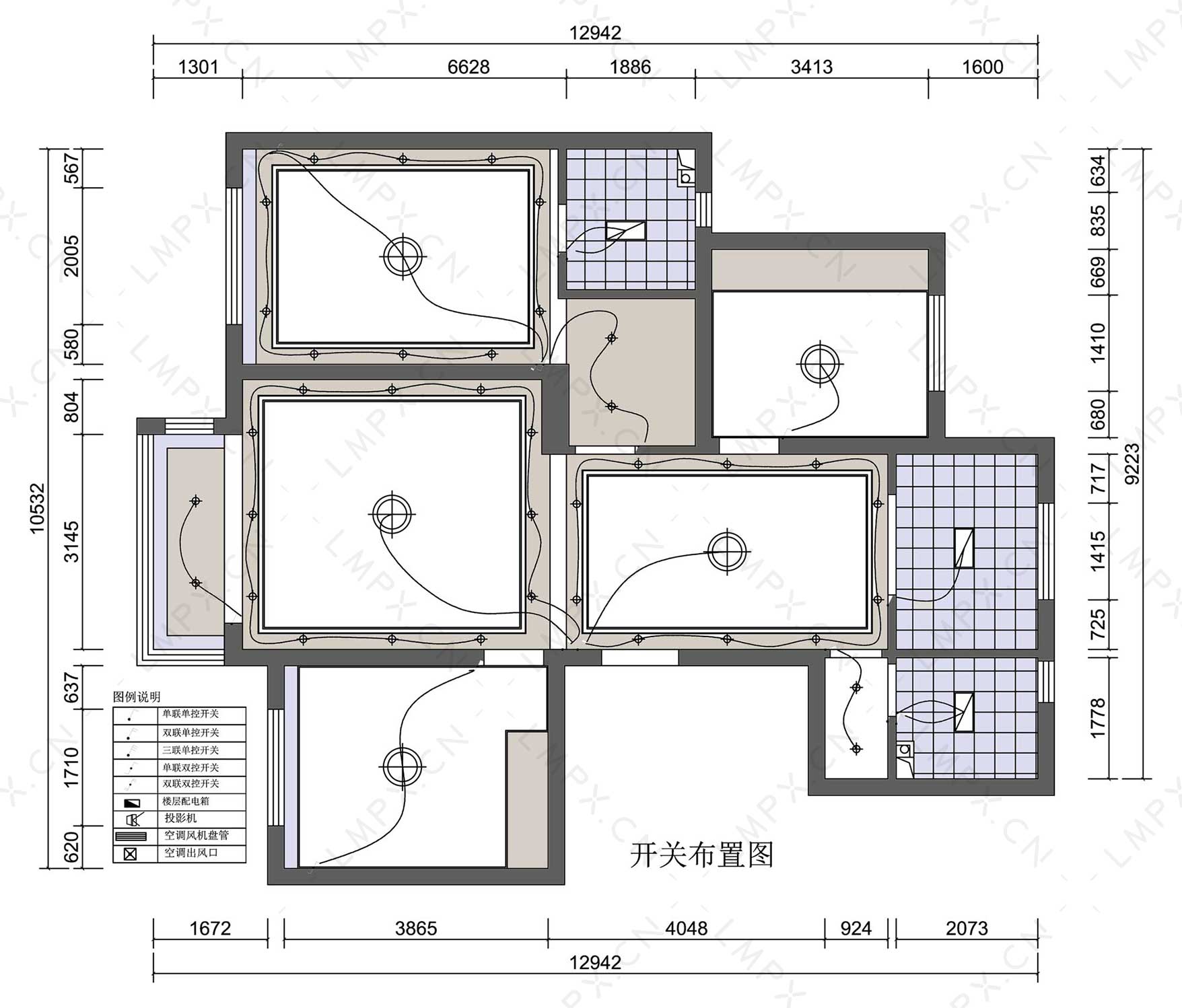

图-开关布置图（1756*1498像素）

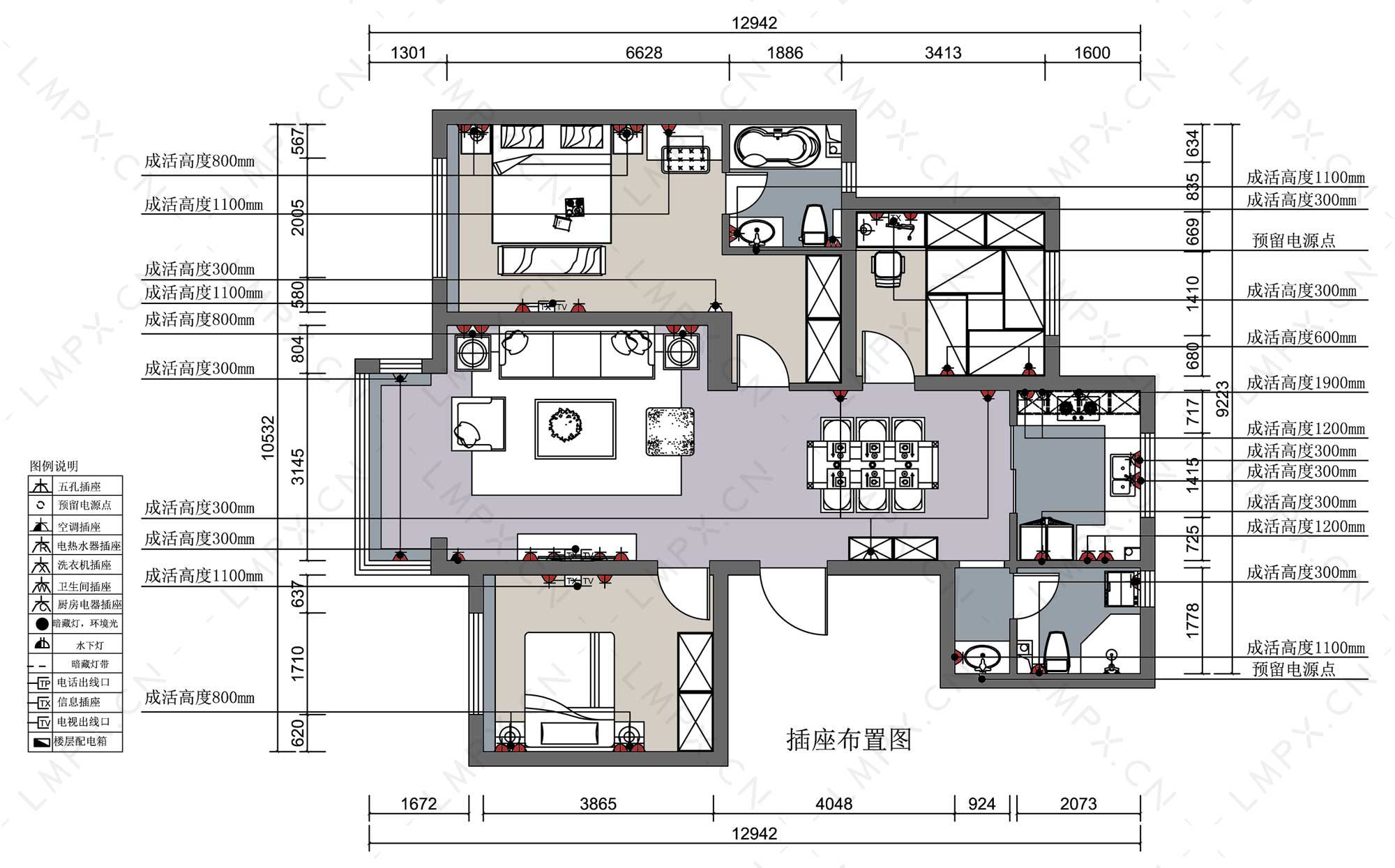

图-插座图（2000*1245像素）
注：以上均为高清大尺寸图，可以另存本地放大浏览图纸细节。
